Instruções: Para responder às questões de números 40 e 41, considere as informações abaixo.

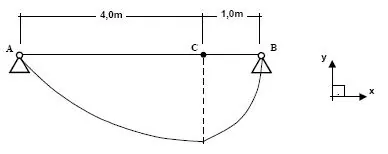

O gráfico abaixo demonstra alguns dos possíveis esforços internos solicitantes a que a barra ACB pode ser submetida. A barra é homogênea em suas características. A seção da barra é idêntica em todos os trechos. Considere a barra e seus esforços em um plano bi-dimensional, desprezando efeitos na direção Z (ortogonal ao plano X-Y mostrado ao lado da barra).

Para que exista o valor Zmax indicado na representação gráfica, é correto afirmar:

Alternativa A: O apoio A deve ser capaz de gerar reações paralelas
aos eixos X e Y, enquanto que o apoio B tem
que gerar reações paralelas apenas a X.
Alternativa B: A barra está sujeita a ação de uma carga distribuída
uniformemente e, no ponto C, existe uma carga
pontual paralela ao eixo Y e de sentido oposto a ele.
Alternativa C: Como o apoio B está mais próximo do valor Zmax,
ele deve ser necessariamente do tipo "apoio fixo"
para gerar os resultados acima.
Alternativa D: O gráfico pode ser explicado por conta de uma força
paralela ao eixo Y, mas de sentido contrário ao eixo,
desde que não exista outro tipo de carregamento
atuante.
Alternativa E: Apenas a ação de um momento fletor pontual em C
seria capaz de gerar um gráfico semelhante ao
exposto acima.
