Questão
ID 821740Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2007 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público da União

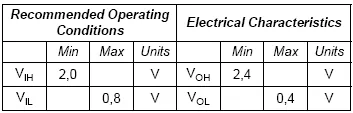

Um manual fornece os seguintes parâmetros de um circuito integrado digital TTL:
Considere as afirmações abaixo.
I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.
II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.
III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.
IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 V.
Esta correto o que se afirma SOMENTE em
