Questão
ID 818379Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público da União

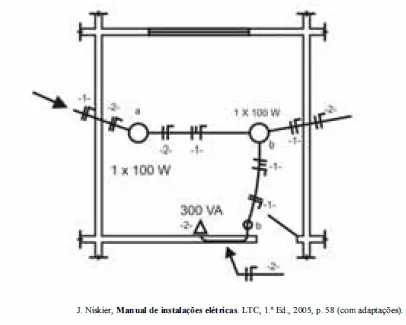

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.
Considerando que os pontos de luz no teto são comandados por um interruptor de duas seções, este está incorretamente representado na planta acima: as letras a e b, que representam os pontos de luz, devem ser escritas ao lado do símbolo desse interruptor.
