Questão 818373

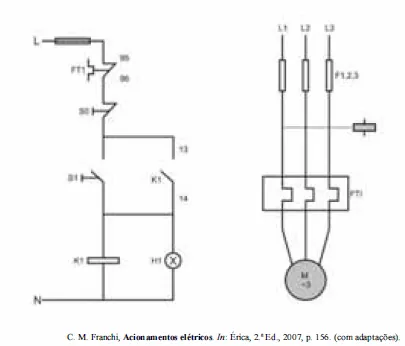

A figura acima mostra os diagramas de comando e de força para acionamento de um motor de indução trifásico. Neste último diagrama, os dispositivos de acionamento e de proteção comportam-se como se formassem uma chave de partida direta do motor, responsável pelo acionamento direto do motor. Com base nessas informações, julgue os itens a seguir, a respeito de acionamentos elétricos.

Considere a seguinte situação. Pressionado o botão de impulso S1, o motor partiu suavemente, a lâmpada incandescente de sinalização H1 piscou, apagando-se em seguida. O motor atingiu velocidade de regime permanente, mantendo esse estado até ser desligado. Nessa situação, é correto afirmar que durante a partida do motor ocorreu algum problema com a lâmpada, pois ela deveria ter permanecido acesa até que o motor fosse desligado.
