Questão 818368

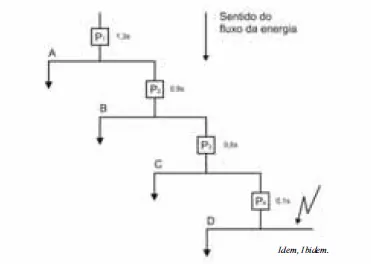

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.

Em função do tipo de proteção adotado em P₁, P₂, P₃ e P₄, os ajustes podem ser de forma dependente ou independente da corrente. No primeiro caso, a proteção atua seguindo uma curva de tempo versus corrente, conhecida como tempo inverso.
