Questão
ID 818367Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público da União

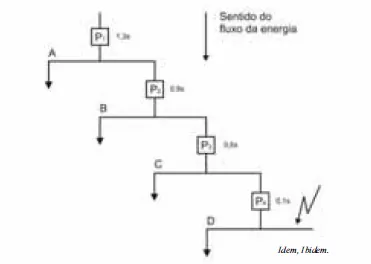

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P1, P2, P3 e P4 são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.
Entre dois dispositivos de proteção consecutivos é verificado um intervalo de coordenação crescente, iniciando com 0,1 s no dispositivo P4 e chegando a 1,3 s no dispositivo P1.
