Questão
ID 818340Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público da União

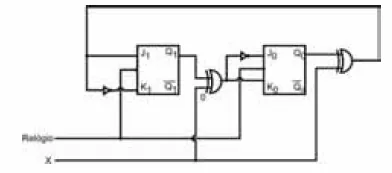

A figura acima mostra um circuito sequencial que usa flip-flops JK gatilhados por borda de descida, implementado com circuitos integrados com tecnologia TTL. Nesse circuito, o relógio é um sinal TTL compatível com os circuitos integrados usados e o sinal X é um sinal de controle TTL que pode ter valor lógico 0 ou 1. Com relação a esse circuito, julgue o item abaixo.
Se o sinal X estiver em nível lógico 0, então a sequência realizada pelos bits Q1Q0 será 00 → 01 →11→ 10 → 00, e se repetirá de forma cíclica.
