Questão 818339

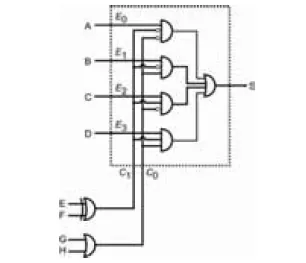

A figura acima mostra um circuito combinacional que utiliza um multiplexador de 4 para 1, com dois bits de controle C₀ e C₁, 4 bits de entrada, E₃, E₂, E₁ e E₀, e uma saída S. O circuito construído com base nesse multiplexador tem 8 entradas, A, B, C, D, E, F, G e H, e uma saída S que coincide com a saída do multiplexador. Com relação a esse circuito, julgue o item abaixo.

Se os bits ABCDEFGH tiverem o valor 11110000, então a saída S terá o valor 1.
