Questão
ID 818302Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público da União

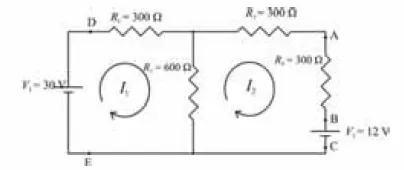

Considerando que, na figura acima, todos os elementos de circuito sejam ideais e que I1 e I2 representem correntes de malha, julgue os itens a seguir.
O circuito à direita dos terminais D e E (ou seja, sem a fonte de tensão de 30 V do circuito original) apresenta tensão equivalente de Thevenin igual a 6 V e resistência equivalente de Thevenin igual a 600 Ω
