Questão 817167

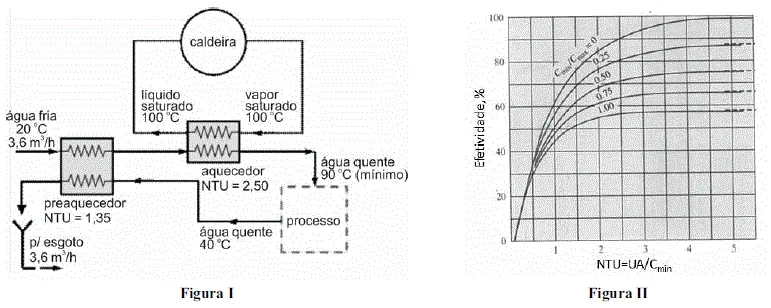

A figura I acima ilustra um sistema de aquecimento de água que atende determinado processo industrial. Inicialmente, a água é preaquecida pelo calor da água rejeitada ao esgoto após o processo. Em seguida, um aquecedor principal recebe vapor d’água saturado de uma caldeira para aquecer a água quente que deve ser fornecida ao processo a uma temperatura de, no mínimo, 90 °C. Após o processo, a temperatura da água é igual a 40 °C. A figura II ilustra as curvas de efetividade em função de NTU e de C_min/C_max válidas para os trocadores de calor usados como preaquecedor e aquecedor.

Com base nas informações acima, julgue os itens que se seguem. Considere que o calor específico à pressão constante da água seja 4,0 kJ/kg ⋅ K e que sua densidade seja igual a 1.000 kg/m³. Desconsidere as perdas de pressão e trocas de calor com o ambiente.

As efetividades do preaquecedor e do aquecedor são iguais a 30% e 75%, respectivamente.
