Questão
ID 812524Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério do Planejamento e Orçamento

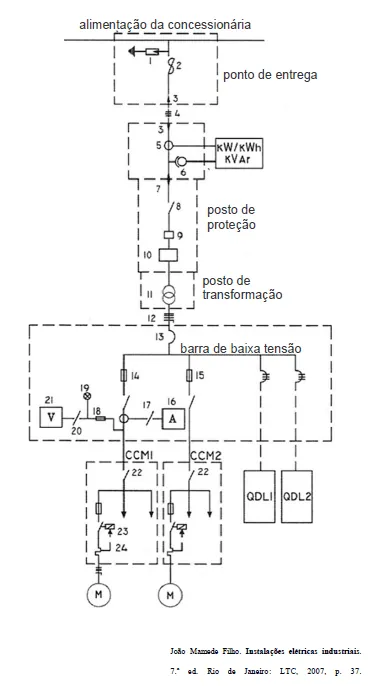

A figura apresentada é um diagrama unifilar de uma rede de alimentação de uma planta industrial, com componentes identificados por número. Acerca dessa figura, julgue os itens a seguir.
