Questão
ID 809715Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissores e Receptores
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério do Planejamento e Orçamento

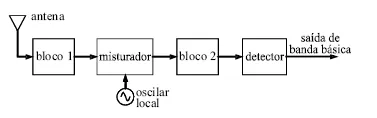

O esquema de recepção heteródina é utilizado pela maioria dos receptores de radiocomunicação. A figura acima mostra um diagrama de bloco de alto nível de um receptor que usa esse esquema e é denominado receptor super-heteródino. Acerca da função e das características dos elementos desse receptor, e considerando a figura acima, julgue os itens subseqüentes.
Na figura, o bloco 1 corresponde ao estágio de radiofreqüência (RF) cujas funções são amplificar o sinal de RF que se deseja receber e atenuar os sinais imagens desse sinal desejado.
