Questão
ID 804369Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Saúde

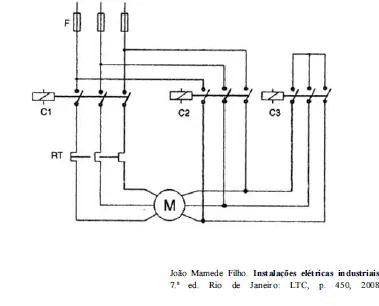

Considerando o esquema ilustrado na figura acima, que integra o circuito de força para o acionamento de um motor de indução trifásico, e que o circuito de comando para acionamento do referido motor (não mostrado na figura) esteja adequadamente dimensionado e ajustado, julgue os itens que se seguem.
O esquema de partida ilustrado na figura é do tipo chave compensadora.
