Questão 800085

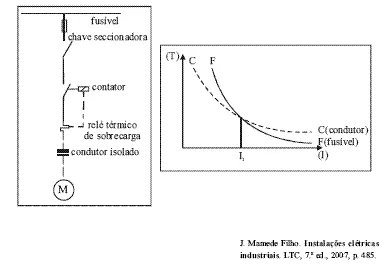

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo

versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Os relés térmicos, como no caso da instalação esquematizada na figura, devem ser protegidos contra correntes de falta a montante do ponto de sua instalação.
