Questão 800083

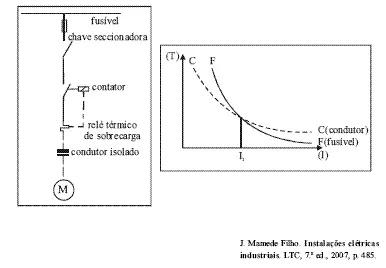

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo

versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Supondo que o dispositivo fusível no circuito de força do motor tenha sido dimensionado de modo a atender todos os requisitos de proteção contra as correntes de curto-circuito, então o fusível nesse circuito deverá proteger a chave seccionadora, o contator, o relé térmico de sobrecarga e o condutor.
