Questão
ID 795999Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

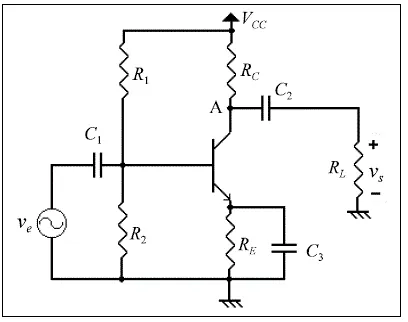

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = hFE = hfe = 100 e que VCC = 12 V, R1 = 30 k•, R2 = 15 k•, RC = RL = 4 k• e RE = 3,3 k•.
Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.
