Questão 792328

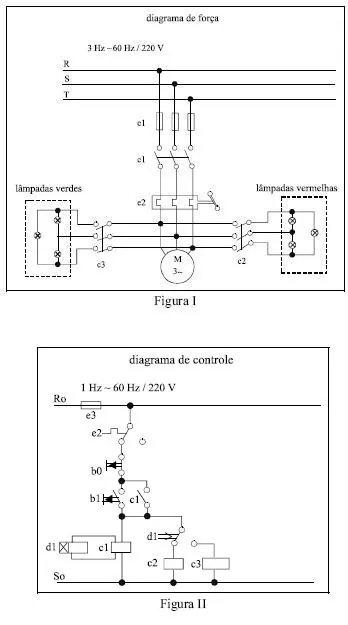

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Se o motor estiver desenergizado e o botão b1 for pressionado, as lâmpadas vermelhas serão acesas antes das lâmpadas verdes.
