Questão
ID 791825Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

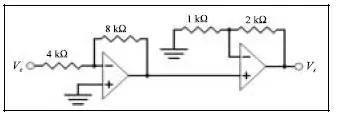

A figura acima mostra o diagrama de um circuito que utiliza amplificadores operacionais e resistores. Com relação a esse circuito,e supondo que todos os seus componentes são ideais, julgue os itens seguintes.
O ganho total do circuito —
— é igual a -6.
