Questão 790815

Sistemas de comunicação modernos utilizam, cada vez mais, técnicas de transmissão digital, incluindo códigos corretores de erro e codificação de linha ou modulação digital. A respeito desse assunto, julgue os itens que se seguem.

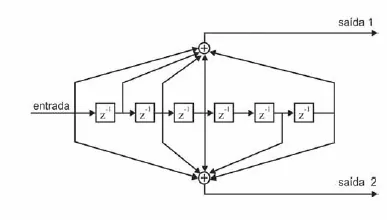

O código convolucional executado pelo codificador mostrado na figura abaixo, em que z^-1 é um atraso discreto no tempo, tem taxa R = 1/2 e pode ser representado por uma treliça de 128 estados.
