Questão
ID 790583Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Qualidade da Energia Elétrica (Harmônicos, Flicker, Afundamentos)
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

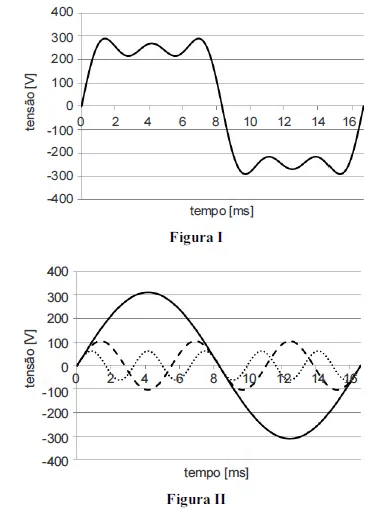

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue os itens a seguir.
A distorção harmônica representada pela forma de onda tracejada, apresentada na figura II, permite inferir que o condutor neutro que alimenta as cargas pode ter uma corrente superior à esperada ao ser aplicada uma tensão puramente senoidal.
