Questão 789544

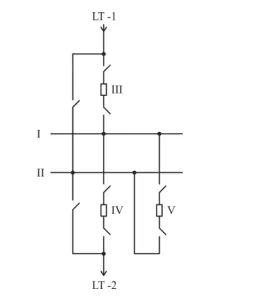

A figura acima ilustra uma configuração de barra de parte de uma subestação, conhecida como barra principal e transferência, que é utilizada para suprir uma rede elétrica em alta tensão. Considerando essas informações, julgue os próximos itens.

Considere que o TC tenha fator de sobrecorrente igual a 20 e classe de exatidão igual a 10%. Nessa situação, se uma corrente de curto-circuito de 7 kA ocorrer no local onde o TC está instalado, o transformador operará com corrente no secundário cujo erro estará dentro de sua classe de exatidão.
