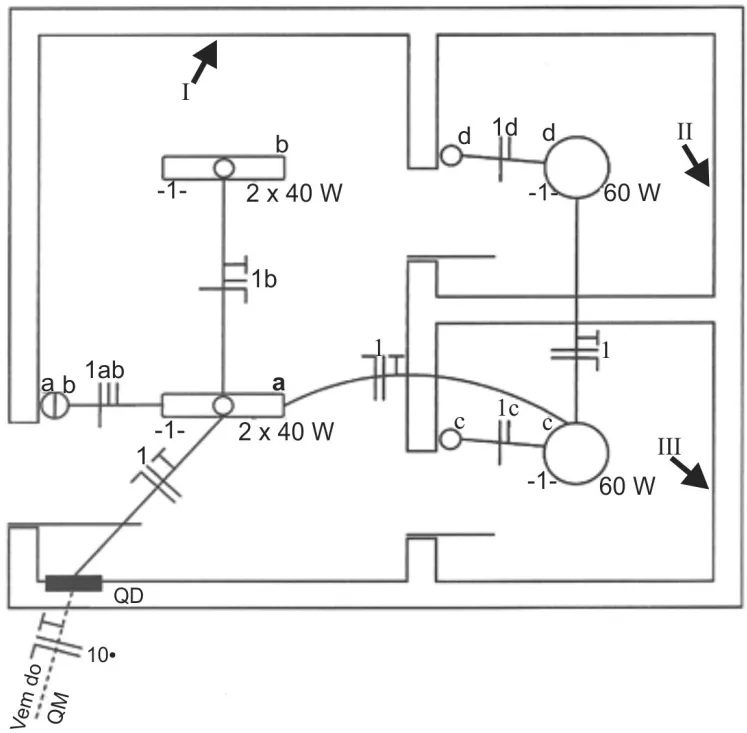

O esquema acima representa parte da planta baixa de uma instalação elétrica predial em baixa tensão. Na planta, não estão indicados circuitos de tomadas, mas, por meio de setas, estão identificados possíveis locais em que é de interesse instalar alguns desses circuitos.
Tendo como base essas informações e considerando que o quadro de distribuição (QD) seja utilizado para suprir somente o ambiente destacado nessa parte da planta, julgue os itens subsequentes.
A seção do condutor que sai do quadro de medição (QM) e chega ao QD é inadequada para atender a um circuito isolado destinado a alimentar um ponto de tomada alta para chuveiro, instalado no local identificado pela seta II.
