Questão
ID 787083Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Justiça e Segurança Pública
G. Cavalin e S. Cervelin, Instalações elétricas prediais. S. Paulo: Editora Érica, 2007, p. 140 (com adaptações).

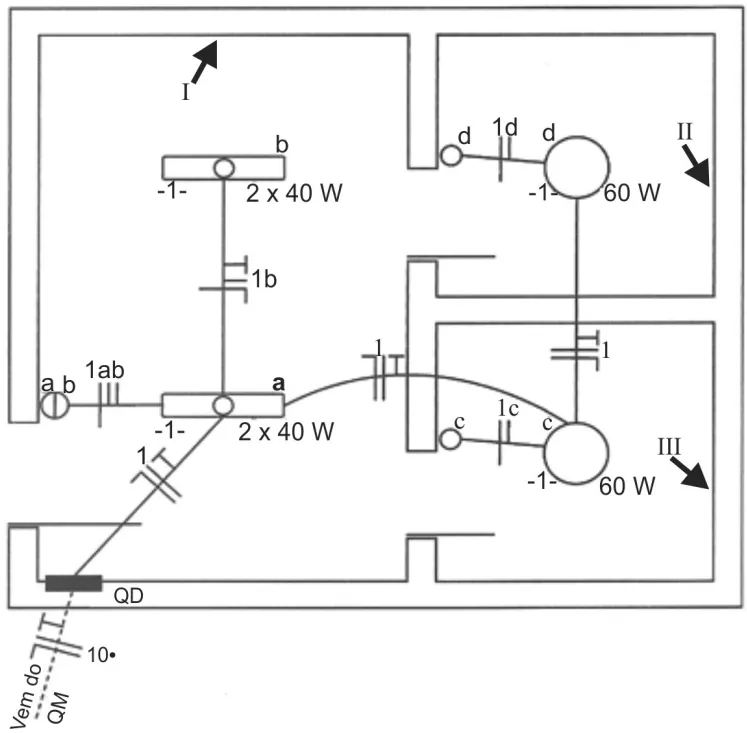

O esquema acima representa parte da planta baixa de uma instalação elétrica predial em baixa tensão. Na planta, não estão indicados circuitos de tomadas, mas, por meio de setas, estão identificados possíveis locais em que é de interesse instalar alguns desses circuitos.
Tendo como base essas informações e considerando que o quadro de distribuição (QD) seja utilizado para suprir somente o ambiente destacado nessa parte da planta, julgue os itens subsequentes.
Considere-se que, nos locais indicados pelas setas I e III, queira-se instalar pontos de tomada baixa, a exemplo das utilizadas para conectar aparelhos eletrodomésticos de baixo consumo de energia, tais como computador e aparelho de TV. Nesse caso, é correto utilizar os condutores do circuito 1 da instalação mais próximos aos locais indicados e daí ligar os condutores para suprir as tomadas.
