Questão
ID 787082Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Justiça e Segurança Pública

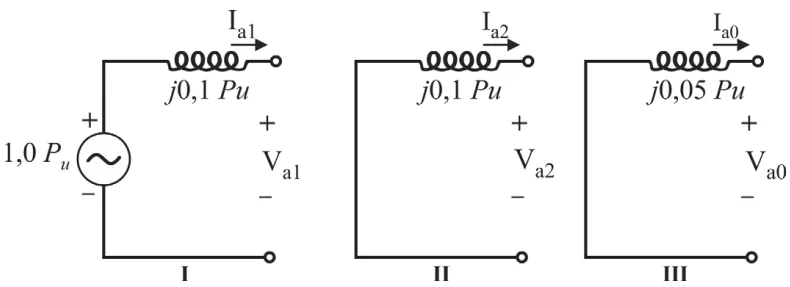

Os esquemas I, II e III acima representam os circuitos equivalentes de Thèvenin de sequência positiva, negativa e zero, respectivamente, em um ponto de determinada rede elétrica trifásica, na qual ocorreu um curto-circuito, com resistência de falta nula. Todos os dados nos circuitos estão na base 100 MVA, e, nesse local, a tensão de base é igual a 100 kV.
Tendo como referência essas informações, julgue os itens subsecutivos, considerando que j \(=\sqrt{-1}.\)
Se a falta for do tipo bifásica para a terra, entre as fases b e c, então a tensão na fase a não será nula.
