Questão
ID 787081Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Justiça e Segurança Pública

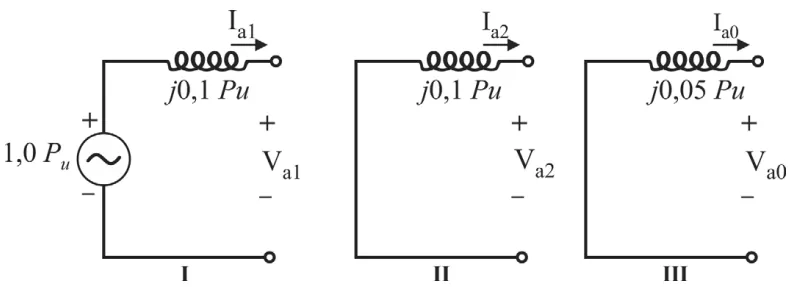

Os esquemas I, II e III acima representam os circuitos equivalentes de Thèvenin de sequência positiva, negativa e zero, respectivamente, em um ponto de determinada rede elétrica trifásica, na qual ocorreu um curto-circuito, com resistência de falta nula. Todos os dados nos circuitos estão na base 100 MVA, e, nesse local, a tensão de base é igual a 100 kV.
Tendo como referência essas informações, julgue os itens subsecutivos, considerando que j \(=\sqrt{-1}.\)
Caso a falta no local da rede elétrica seja do tipo fase-terra (monofásica), a intensidade da corrente de curto-circuito será superior a 6 kA.
