Questão
ID 787053Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transformadas de Laplace e Fourier em Redes Elétricas
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Justiça e Segurança Pública

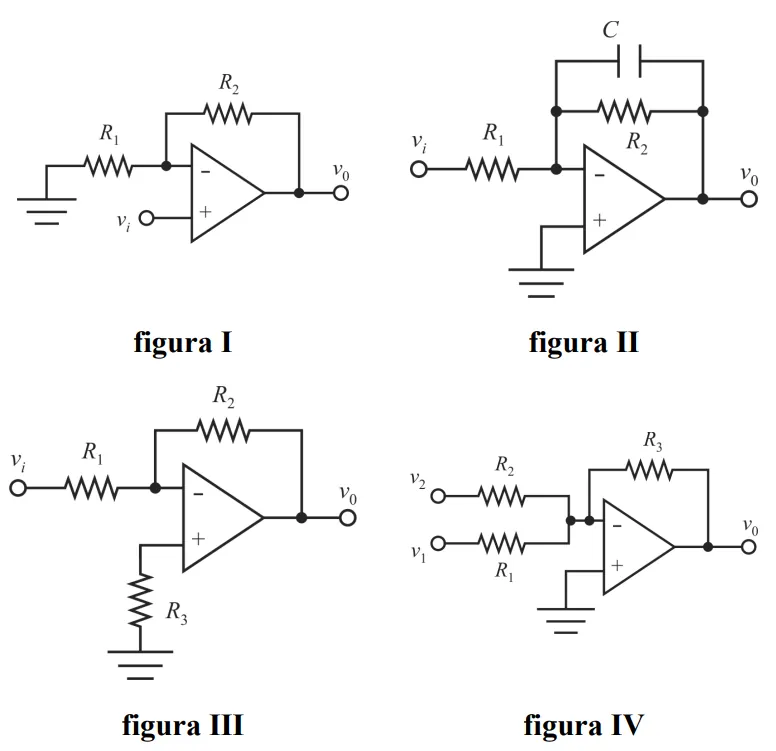

As figuras de I a IV acima apresentam circuitos com amplificadores operacionais, em que R1 = 1 kΩ e R2 =10 kΩ. Considerando que todos os componentes nos circuitos sejam ideais, julgue os itens subsequentes.
No domínio da transformada de Laplace, a função de transferência do circuito da figura II — \(A\left(s\right)=\frac{v_0\left(s\right)}{v_i\left(s\right)}\) — é dada por \(A\left(s\right)=\frac{R_2}{R_1}\ \frac{1}{1+sCR_2}.\)
