Questão
ID 787049Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Justiça e Segurança Pública

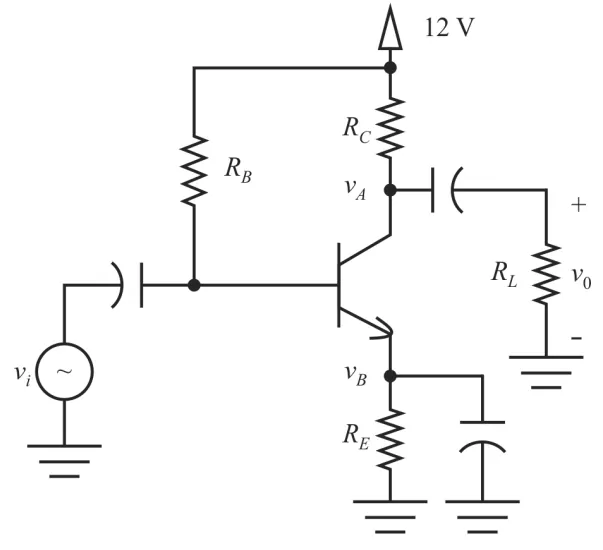

A figura acima mostra o circuito de um amplificador a transistor bipolar de junção. Considere que o transistor esteja polarizado na região ativa, e os valores de todos os capacitores são tão altos que suas capacitâncias são desprezíveis nas faixas de frequência dos sinais a serem amplificados. Quando não há sinal de entrada, vA = 8 V e vB = 4 V.
Considerando as informações acima, julgue os itens de 70 a 74.
O ganho do amplificador é negativo.
