Questão 787044

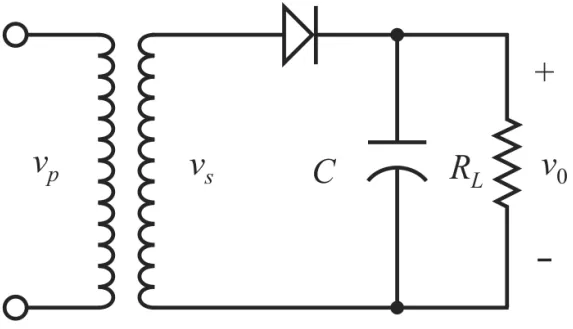

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue os itens que se seguem.

Caso a carga R_L seja retirada do circuito, então a tensão máxima no capacitor, em regime permanente, será igual a 11 V.
