Questão
ID 783451Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Educação

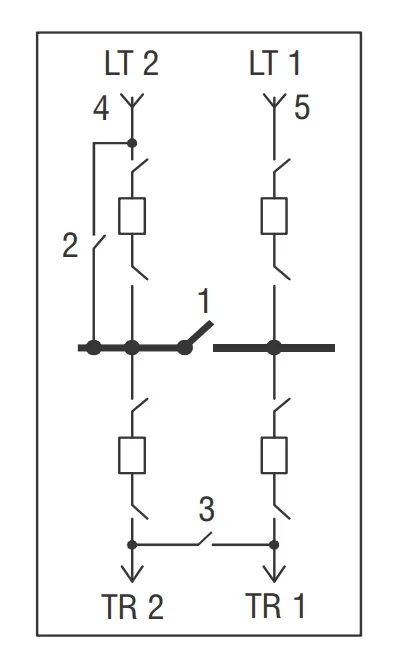

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).
A partir dessas informações, julgue os próximos itens.
As indicações 1, 2 e 3 no circuito são referentes, respectivamente, à chave que secciona a barra, à chave de by-pass no disjuntor e à chave transversal na entrada de alimentação para os transformadores.
