Questão
ID 783417Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Educação
atenuador passivo

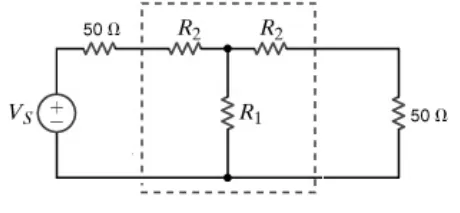

Atenuador passivo é um aparato de laboratório comumente utilizado no desenvolvimento de dispositivos de alta frequência. A figura apresentada ilustra o modelo de um circuito elétrico no qual uma fonte de tensão VS aciona um atenuador passivo que, por sua vez, está conectado a uma carga resistiva de 50 Ω. Esse atenuador passivo será projetado para apresentar resistência de saída igual a 50 Ω e para atenuar a tensão de entrada por um fator de 10.
Com base nessas informações, julgue os seguintes itens.
Se o atenuador for projetado adequadamente e a fonte de tensão for de 10 V, então a potência dissipada pela carga será igual a 20 mW.
