Questão
ID 783416Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Educação
atenuador passivo

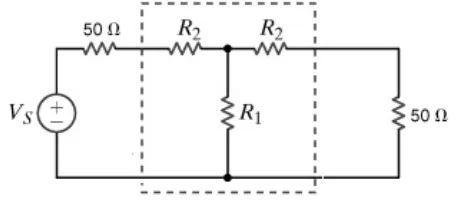

Atenuador passivo é um aparato de laboratório comumente utilizado no desenvolvimento de dispositivos de alta frequência. A figura apresentada ilustra o modelo de um circuito elétrico no qual uma fonte de tensão VS aciona um atenuador passivo que, por sua vez, está conectado a uma carga resistiva de 50 Ω. Esse atenuador passivo será projetado para apresentar resistência de saída igual a 50 Ω e para atenuar a tensão de entrada por um fator de 10.
Com base nessas informações, julgue os seguintes itens.
No circuito equivalente de Thévenin a partir dos terminais da carga resistiva, a tensão de saída do atenuador passivo é igual a 1/3 da tensão de Thévenin.
