Questão
ID 778886Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2016 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

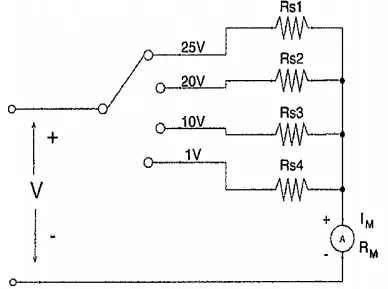

Analise a figura abaixo.
Determine o valor dos resistores multiplicadores RS1, RS2, RS3 e RS4 para cada uma das escalas de calibre 25V, 20V, 10V e 1V, respectivamente, para um multímetro cujo galvanômetro possui deflexão de fundo de escala de lM = 100pA e resistência interna de RM = 1kΩ e assinale a opção correta. e assinale a opção correta.
