Questão
ID 778877Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2016 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

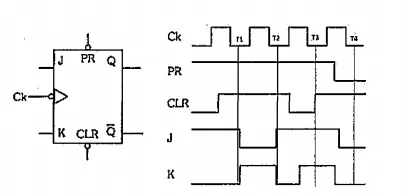

Analise as figuras abaixo.
Em função dos sinais aplicados no flip-flop JK da figura acima, determine os valores de Q nos tempos T1,12, T3 e T4, respectivamente, e assinale a opção correta.
