Questão
ID 778866Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2016 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

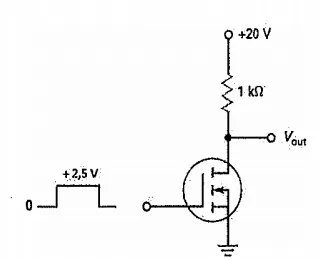

Observe o circuito abaixo.
Determine o valor aproximado da corrente de saturação no Dreno (ID(SAT)) e a região em que o circuito acima está polarizado, respectivamente, quando a tensão na porta for alta e assinale a opção correta.
Dados:
VGS(lig) = 2,5V
ID(lig) = 100 m A
RDS(IÍ9)=10 Ω
