Questão
ID 778851Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2016 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

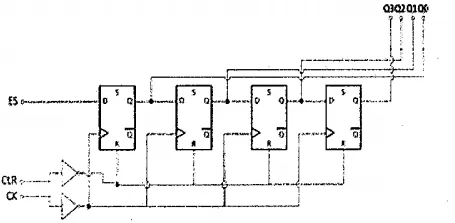

Considere o circuito e a sua situação inicial apresentada na tabela abaixo.
Situação Inicial | |||
Q3 | Q2 | Q1 | Q0 |
0 | 1 | 1 | 0 |
No circuito e situação inicial acima, ES e CLR são mantidos constantes no nível lógico "1" e S em nível lógico “0". Sendo assim, determine a nova situação de saída, Q3 Q2 Q1 Q0, no caso do pulso de clock (CK) aplicado ao circuito possuir duas transições (bordas de descida) negativas, e assinale a opção correta.
