Questão
ID 778036Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2016 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

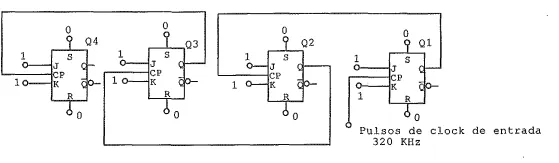

Considere um circuito digital que possui quatro Flip-Flops JK (Q4, Q3, Q2 e Ql) , conforme o diagrama abaixo.
Onde:
S = PRESET
R= CLEAR
CP= CLOCK
Sabendo que pulsos de Clock de 320 KHz são aplicados no Flip-Flop Ql, determine a frequência do sinal de saída (Q) do Flip-Flop Q4 e assinale a opção correta.
