Questão
ID 778009Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2016 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

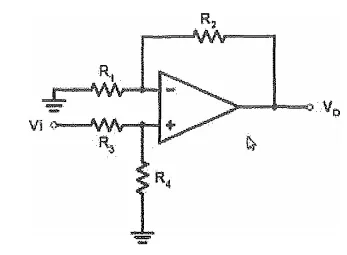

Analise o circuito a seguir.
No circuito acima, Rl=R3=2,2kΩ e R2=R4=10kΩ. Determine o valor aproximado da tensão de saida Vo, sabendo que, em sua entrada Vi, foi ligada uma fonte de 1,5V, e assinale a opção correta.
