Questão
ID 774964Disciplina: Engenharia Mecatrônica
Assunto: Registradores e Contadores
Ano: 2018 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

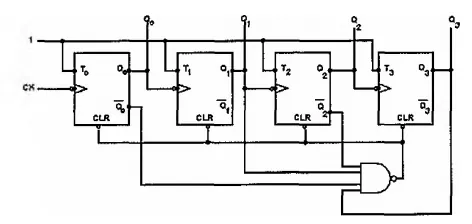

Observe o contador abaixo.
O contador apresentado na figura acima é formado por quatro flip flops do tipo T e por uma porta NAND de 4 entradas. Os pulsos de contagem se fazem pela entrada CK e a contagem é dada pelas saídas Q3Q2Q1Qo. Esse circuito corresponde a um contador:
