Questão 774942

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 774942

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)

Ano: 2018 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

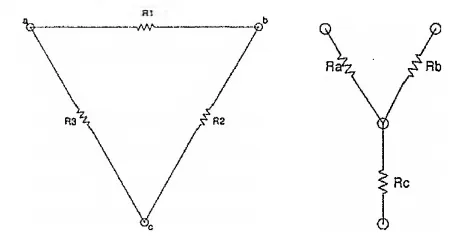

Analise os circuitos abaixo.

Conforme apresentado os circuitos A e Y acima, indique quais são as resistências equivalentes R_a, R_b e R_c em função da transformação do circuito -Y.

Alternativa A:
\(R_a=\frac{R_1R_2}{R_1+R_2+R_3};\ R_b=\frac{R_1R_3}{R_1+R_2+R_3};\ R_c=\frac{R_2R_3}{R_1+R_2+R_3}\) .
Alternativa B:
\(R_a=\frac{R_2R_3}{R_1+R_2+R_3};\ R_b=\frac{R_1R_2}{R_1+R_2+R_3};\ R_c=\frac{R_1R_3}{R_1+R_2+R_3}\)
Alternativa C:
\(R_a=\frac{R_2R_3}{R_1+R_2+R_3};\ R_b=\frac{R_1R_2}{R_1+R_2+R_3};\ R_c=\frac{R_2R_3}{R_1+R_2+R_3}\) .
Alternativa D:
\(R_a=\frac{R_2R_3}{R_1+R_2+R_3};\ R_b=\frac{R_1R_3}{R_1+R_2+R_3};\ R_c=\frac{R_1R_2}{R_1+R_2+R_3}\) .
Alternativa E:
\(R_a=\frac{R_1R_3}{R_1+R_2+R_3};\ R_b=\frac{R_1R_2}{R_1+R_2+R_3};\ R_c=\frac{R_2R_3}{R_1+R_2+R_3}\) .
