Observe a figura abaixo. A figura acima representa uma configuração para controle de funcionamento de um motor, representado pela bobina Q 1 à direita. Analisando o circuito, assinale a opção que apresenta o acionamento de chave necessário para desligar esse motor.

Questão 773196

Engenharia Mecatrônica · 2019

Questão

ID 773196

Disciplina: Engenharia Mecatrônica

Assunto: Diagramas Ladder

Ano: 2019 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

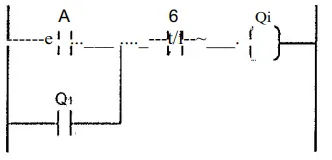

Observe a figura abaixo.

A figura acima representa uma configuração para controle de funcionamento de um motor, representado pela bobina Q₁ à direita. Analisando o circuito, assinale a opção que apresenta o acionamento de chave necessário para desligar esse motor.
