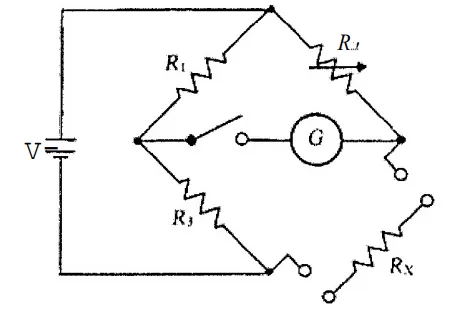

Analise a figura a seguir.
A figura acima representa uma Ponte de Wheatstone, que é empregada para medições indiretas de resistores. Sabendo-se que a resistência Rx, de valor desconhecido, é conectada aos terminais, e posteriormente o interruptor do ramo central é fechado, qual deverá ser a diferença de potencial sobre o galvanômetro quando a ponte estiver balanceada?
