Questão
ID 773179Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2019 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

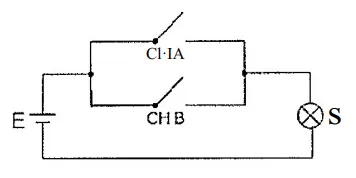

Analise o circuito a seguir.
Considerando que as chaves em condição aberto e fechado assumem estados lógicos "0" e "1 ''i respectivamente, e que S é uma lâmpada quel quando acesa. assume estado lógico ""1""qual é a função lógica de Boole representada pelo circuito da figura acima?
