Questão
ID 773177Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

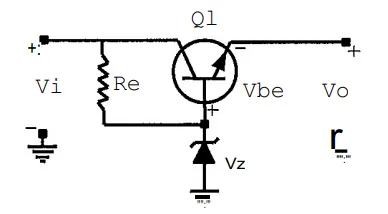

Analise o circuito a seguir.
Para o regulador série apresentado, assinale a opção que apresenta a tensão de sarda Vol em volts! sabendo-se que Vbe=0,7V e que a tensão Zener Vz é 12,7 V.
