Questão
ID 772926Disciplina: Engenharia Mecatrônica
Assuntos: Dimensionamento de Elementos de Máquinas: Eixos, Molas, Engrenagens, Mancais, Correias, Freios e Embreagens
Ano: 2019 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

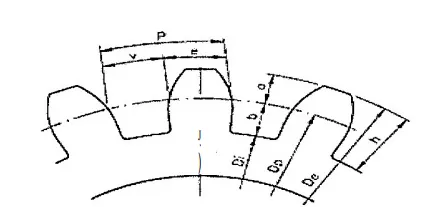

Analise a figura a seguir:.
eretenie da engrenagem: dentes
Correlacione as letras indicadas na figura acima com o seu significado e a seguir assinale a opção correta.
SIGNIFICADO
I- Medida do arco limitada pelo dentei sobre a circunferência primitiva (determinada pelo diâmetro primitivo).
li- O vazio que fica entre dois dentes consecutivos também delimitados por um arco do diâmetro primitivo.
lii- A soma dos arcos da espessura e do vão.
IV- Parte do dente que fica entre a circunferência primitiva a circunferência externa da engrenagem.
V- Parte do dente que fica entre a circunferência primitiva e a circunferência interna (ou raiz).
VI- Corresponde à soma da altura da cabeça mais a altura do pé do dente.
LETRAS
( ) P = passo
( ) a= cabeça
( ) e = espessura
( ) h = altura
( ) v = vão
( ) b = pé
