Questão 772730

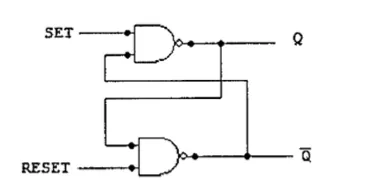

SET=RESET =0 é o estado normal de repouso e não tem nenhum efeito sobre o estado da sarda. As saídas Q e \(\bar Q\) permanecem nos mesmos estados que estavam antes dessa condição de entrada.

SET=RESET=1 é o estado normal de repouso e não tem nenhum efeito sobre o estado da salda. As saídas Q e \(\bar Q\) permanecem nos mesmos estados que estavam antes dessa condição de entrada.

SET = 1, RESET = 0 sempre faz a salda ir para o estado em que Q = 1, no qual permanecerá mesmo que a entrada SET retorne para 0.

SET = 0, RESET = 1 sempre gera um estado de salda em que Q = 0, no qual permanece mesmo após a entrada RESET retornar para 0.

SET = 1, RESET = 1 tenta, ao mesmo tempo, setar e resetar o latch e gera Q e \(\bar Q\) = 0. Caso as entradas retornem simultaneamente para 0, o estado resultante na saída será imprevisível. Essa condição não deve ser usada.
