Questão
ID 771114Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

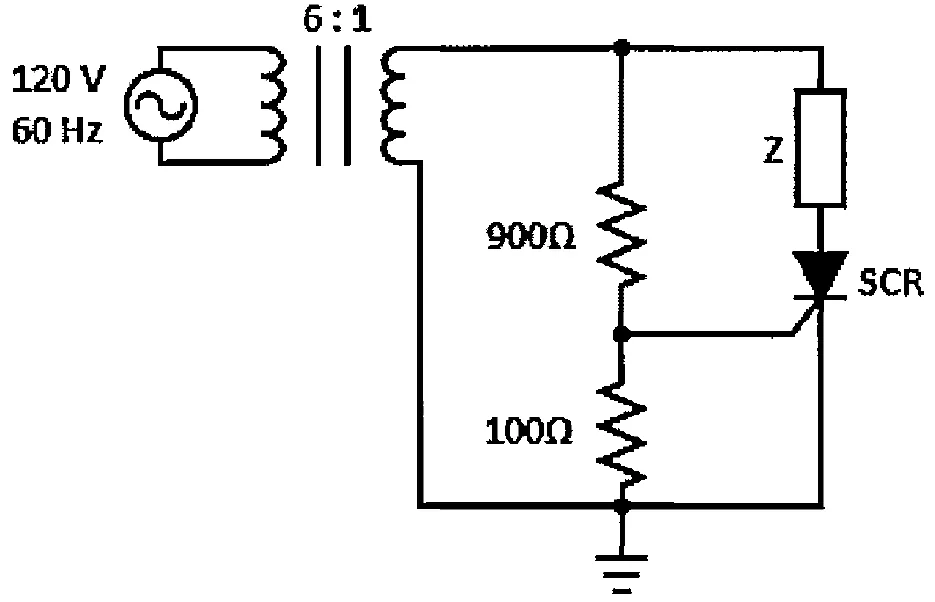

Analise o circuito abaixo para uma carga genérica Z considerando que o SCR possui tensão de disparo do gatilho e corrente de disparo do gatilho, respectivamente, VGT = 0,982 V e IGT = 200 μA, e sua corrente de manutenção é desprezível:
Assinale a opção que apresenta o ciclo de trabalho (Duty Cycle) do SCR.
