Questão
ID 771113Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

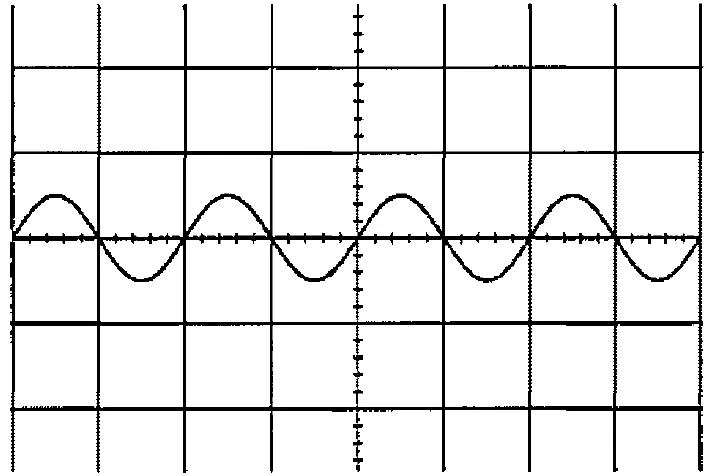

Observe a figura abaixo:
A figura acima mostra a tela de um osciloscópio que foi configurado na escala vertical com 10V/div e na escala horizontal com 2ms/div. Com base nos dados, determine a frequência, o valor eficaz e o valor médio do sinal medido respectivamente, e assinale a opção correta.
