Questão
ID 771109Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

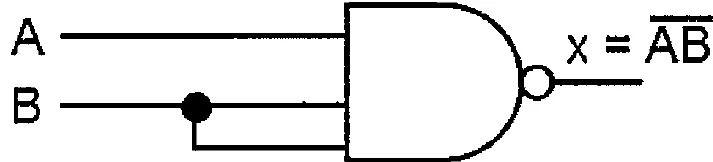

Observe a figura abaixo:
Com relação às famílias lógicas de circuitos integrados (Cls) TTL e MOS, analise as afirmativas a seguir:
I- Os Cls MOS podem acomodar um número muito maior de elementos de circuito em um único chip do que Cls bipolares.
lI- Em qualquer CI TTL, todas as entradas serão 1s se não estiverem conectadas a algum sinal lógico ou a GND.
IlI- A principal desvantagem dos dispositivos TTL é o risco de serem danificados por eletricidade estática. Embora isso possa ser minimizado por procedimentos adequados de manuseio, os MOS são muito mais duráveis.
IV- Sempre que duas (ou mais) entradas TTL na mesma porta são conectadas para formar uma entrada comum, como apresentado na figura acima, essa entrada comum representará uma carga que é a soma das correntes de carga de entrada individual.
Assinale a opção correta.
