Questão 771102

Engenharia Mecatrônica · 2021

ID 771102

Disciplina: Engenharia Mecatrônica

Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo

Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

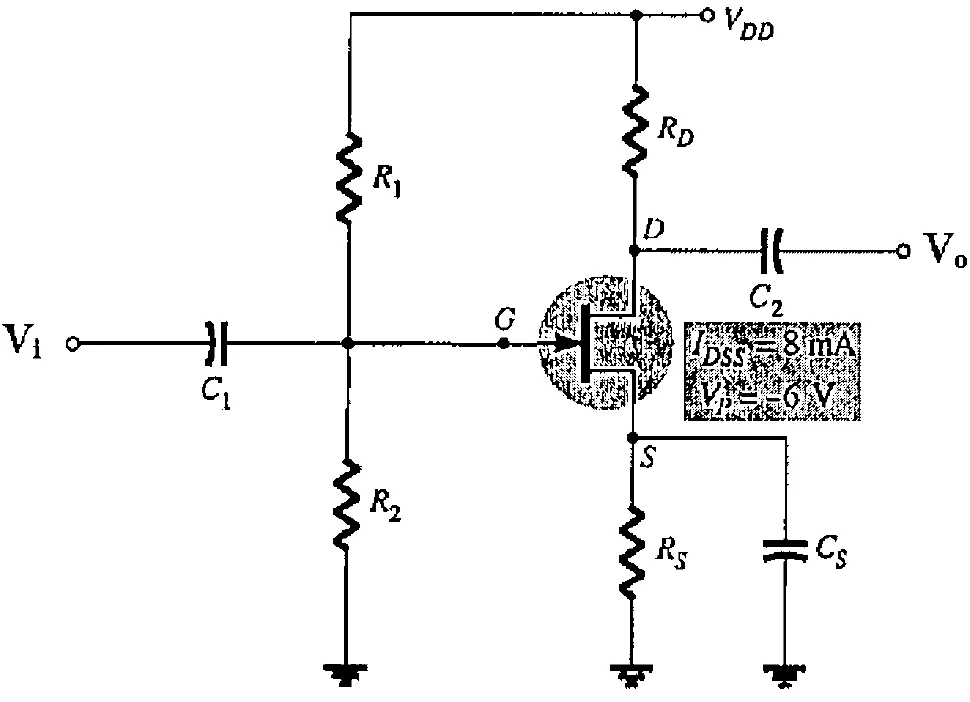

Observe o circuito abaixo:

Calcule a tensão de polarização V_DS do circuito e assinale a opção correta.

Dados: R₁ = 15 k Ω ;

______R₂ = 1 k Ω ;

______R_D = 3,3 k Ω ;

______R_s = 2 k Ω ;

______V_DD= 16V; e

\(I_D=I_{DSS}\left(1-\frac{V_{GS}}{V_P}\right)^2\)
