Questão
ID 771098Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

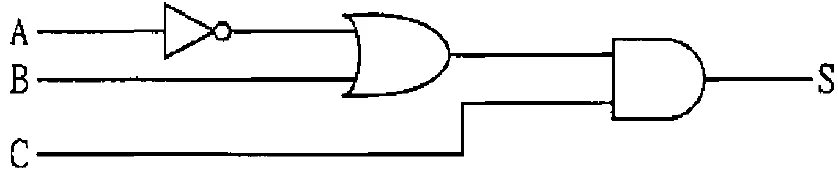

Analise o circuito lógico abaixo e coloque F (falso) ou V (verdadeiro) nas afirmativas a seguir.
( ) Quando A = 0, a saída S sempre terá sinal lógico ALTO.
( ) O valor de S será sempre igual ao valor de C.
( ) Quando A = 0, a saída S será igual ao valor de C.
( ) Quando A = 0 e C = 1, a saída S será sempre igual a 1 independente do valor de B.
( ) Quando C = 1 e B = 1, a saída S será sempre igual ao valor de A.
Assinale a opção correta.
